Indicador de Nível Bronze 1/2" DN15 — Visor Tubular de Vidro Borossilicato para Caldeiras

🔍 Clique AQUI para comprar apenas o vidro visor de borossilicato.

O Indicador de Nível Bronze 1/2" DN15 é um visor de nível tubular de alta resistência, projetado para visualização direta e contínua do nível de água em caldeiras a vapor, tanques industriais e reservatórios sob pressão ou temperatura elevada. Conhecido no meio industrial como "garrafa de nível", é um dispositivo de segurança obrigatório em caldeiras a vapor, permitindo ao operador conferir visualmente o nível da água em tempo real — independente do sistema eletrônico de controle.

O conjunto é fabricado em bronze, material de excelente resistência mecânica e à corrosão, com tubo de vidro borossilicato de alta resistência térmica e mecânica. O vidro borossilicato suporta choques térmicos e pressões elevadas sem trincar, garantindo leitura nítida e segura do nível mesmo em condições operacionais severas. As vedações utilizam O'ring em Viton, elastômero de alta performance que mantém a estanqueidade mesmo sob temperatura e exposição química contínuas.

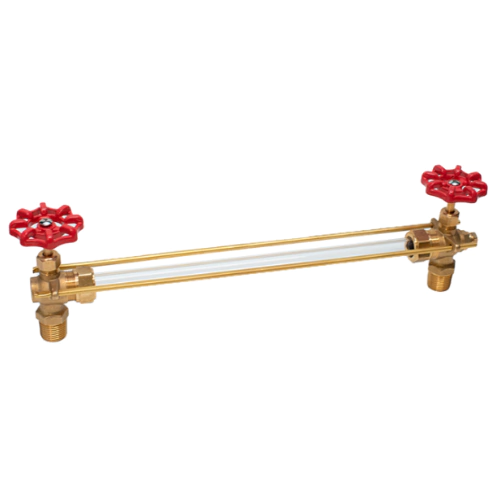

O produto é entregue como conjunto completo, pronto para instalação: 1 válvula superior, 1 válvula inferior com válvula de dreno, hastes de proteção e tubo de vidro borossilicato. A válvula de bloqueio possui conexão rosqueada BSP de 1/2", compatível com tubos de 5/8" (16mm) — padrão amplamente utilizado em caldeiras industriais.

Principais Vantagens

• Visualização direta do nível — leitura visual contínua e independente do sistema eletrônico de controle
• Vidro borossilicato de alta resistência — suporta choque térmico e pressão elevada sem trincar
• O'ring em Viton — vedação de alta performance que mantém estanqueidade sob temperatura e química agressiva
• Conjunto completo — vem com válvula superior, válvula inferior com dreno, hastes de proteção e tubo de vidro
• Corpo em bronze — excelente resistência mecânica e à corrosão em ambiente industrial
• Válvula de dreno integrada — permite limpeza e drenagem do visor sem desmontagem
• Hastes de proteção — protegem o tubo de vidro contra impactos acidentais
• Vedação tipo agulha — bloqueio preciso e confiável do fluxo
• Classe PN20 (150/300) — compatível com caldeiras de média e alta pressão
• Compatível com tubos 5/8" — padrão amplamente utilizado em caldeiras industriais

Especificações Técnicas

Aplicações Recomendadas

O Indicador de Nível Bronze 1/2" é utilizado em:

• Caldeiras a vapor — visor de nível obrigatório para conferência visual do nível de água (NR-13)
• Tanques pressurizados — visualização de nível em vasos de pressão
• Reservatórios industriais — monitoramento visual em tanques de armazenamento
• Trocadores de calor — verificação de nível de fluido térmico
• Sistemas de condensado — inspeção visual em tanques de retorno
• Equipamentos térmicos em geral — qualquer aplicação que exija visualização segura do nível sob pressão ou temperatura

Por que usar na manutenção de caldeiras?

Para técnicos de combustão e operadores de caldeira, o Indicador de Nível (garrafa de nível) é o dispositivo de segurança visual mais importante do sistema. Enquanto os eletrodos e o relé controlador formam o sistema eletrônico de controle automático, a garrafa de nível fornece a referência visual que o operador confere constantemente durante a operação.

A NR-13 exige que toda caldeira possua ao menos dois meios de indicação de nível, sendo um deles obrigatoriamente visual. A garrafa de nível cumpre esse requisito.

Aplicações e problemas comuns:

• Conferência visual contínua — o operador compara o nível visível na garrafa com o indicado pelo sistema eletrônico. Divergências indicam falha em um dos sistemas
• Operação durante falhas elétricas — se o sistema eletrônico de controle de nível falhar, a garrafa de nível continua funcional, permitindo operação segura de emergência
• Vidro opaco ou sujo — com o tempo, o tubo de vidro pode ficar opaco por depósitos de minerais da água. A válvula de dreno permite limpar o tubo sem desmontar o conjunto
• O'ring degradado — o O'ring em Viton tem alta durabilidade, mas pode ressecar e perder estanqueidade após ciclos térmicos prolongados. Inspecione durante paradas de manutenção
• Trincas no vidro — o vidro borossilicato é resistente, mas pode trincar com impactos ou fadiga térmica prolongada. Tubos trincados devem ser substituídos imediatamente

Dica do técnico: A garrafa de nível deve ser soprada (drenada) periodicamente durante a operação para confirmar que está livre de obstruções. Abra a válvula de dreno rapidamente: se o nível baixar e estabilizar, o visor está limpo. Se o nível não baixar, pode haver obstrução na conexão com a caldeira. Feche o dreno e confirme se o nível retorna ao normal. Este teste simples deve ser feito a cada turno de operação.

Dicas de Instalação e Uso

1. Instalação nos bocais da caldeira — conecte a válvula superior no bocal superior e a válvula inferior no bocal inferior da caldeira, utilizando vedação adequada (junta de fibra compatível com temperatura e pressão)
2. Alinhamento — garanta que as válvulas superior e inferior estejam perfeitamente alinhadas para evitar tensão no tubo de vidro, que pode causar trincas
3. Hastes de proteção — instale as hastes de proteção ao redor do tubo de vidro para protegê-lo contra impactos acidentais durante a operação
4. Abertura gradual — ao colocar a garrafa em operação, abra as válvulas lentamente para evitar choque térmico no vidro. Abra primeiro a válvula superior e depois a inferior
5. Dreno periódico — utilize a válvula de dreno para limpar o tubo de vidro e confirmar a livre comunicação com a caldeira. Faça isso a cada turno
6. Inspeção do vidro e O'ring — a cada parada de manutenção, inspecione o tubo de vidro quanto a trincas e opacidade, e verifique o estado do O'ring Viton. Substitua imediatamente se houver qualquer dano

Atenção: A instalação deve ser realizada por pessoal qualificada. Nunca opere a caldeira com a garrafa de nível danificada, obstruída ou sem vidro. A visualização do nível de água é requisito da NR-13 e sua integridade é inegociável. Verifique a compatibilidade da conexão (1/2" BSP, tubo 5/8") com os bocais da sua caldeira antes da compra.

 Seção FAQ

O que é o indicador de nível bronze 1/2" para caldeira? É um visor de nível tubular (garrafa de nível) que permite a visualização direta e contínua do nível de água em caldeiras e tanques industriais. Fabricado em bronze com tubo de vidro borossilicato e O'ring Viton, é entregue como conjunto completo com válvulas e hastes de proteção.

O que é vidro borossilicato e por que é usado na garrafa de nível? O vidro borossilicato é um tipo de vidro de alta resistência térmica e mecânica, que suporta choques térmicos e pressões elevadas sem trincar. É o material padrão para visores de nível de caldeiras porque mantém transparência e integridade sob condições operacionais severas.

Qual o material da vedação do indicador de nível? As vedações do visor utilizam O'ring em Viton, um elastômero de alta performance que mantém a estanqueidade mesmo sob temperatura contínua de até 220 °C e exposição a produtos químicos da água da caldeira.

O conjunto inclui o que? O conjunto completo inclui: 1 válvula superior, 1 válvula inferior com válvula de dreno, hastes de proteção e tubo de vidro borossilicato. Está pronto para instalação nos bocais da caldeira.

Qual a pressão máxima suportada pelo indicador de nível? O indicador suporta pressão máxima de trabalho de 20 bar (classe PN20 — 150/300), compatível com a pressão interna da maioria das caldeiras industriais.

Qual a temperatura máxima suportada? O indicador suporta temperatura máxima de trabalho de 220 °C, garantido pelo tubo de vidro borossilicato e pelas vedações O'ring em Viton.

Qual a conexão do indicador de nível? O indicador possui conexão rosqueada BSP de 1/2" (DN15), compatível com tubos de 5/8" (16mm). Verifique a compatibilidade com os bocais da sua caldeira antes da compra.

A garrafa de nível é obrigatória em caldeiras? Sim. A NR-13 exige que toda caldeira possua ao menos dois meios de indicação de nível, sendo um deles obrigatoriamente visual. A garrafa de nível (visor tubular) cumpre esse requisito de indicação visual.

Qual a diferença entre o indicador 1/2" e o 3/4"? A diferença principal é o diâmetro nominal da conexão: 1/2" (DN15) ou 3/4" (DN20). Ambos são compatíveis com tubos de vidro de 5/8" e utilizam O'ring Viton. A escolha depende dos bocais disponíveis na caldeira. A Burnertools oferece ambos os modelos.

Como limpar a garrafa de nível durante a operação? Abra a válvula de dreno localizada na válvula inferior rapidamente. A água da caldeira passa pelo tubo de vidro em fluxo rápido, removendo depósitos e confirmando que não há obstrução. Feche o dreno e verifique se o nível retorna ao normal. Faça isso a cada turno de operação.
